A empresa Celso Hiroki Audio ME com experiência de mais de 30 anos em equipamentos de áudio apresenta sua linha de cabos para sistemas de caixas acústicas
com qualidade garantida, 100% cobre eletrolítico, seriedade, transparência nas informações técnicas e respeito aos seus clientes e consumidores.

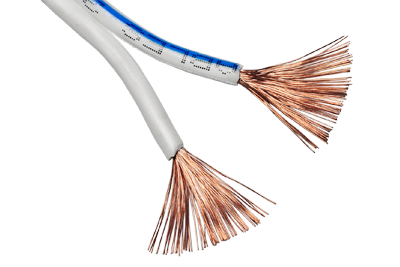

CABO PARALELO CRISTAL / BRANCO 100% COBRE - ROLO 100m

BITOLA COMERCIAL 2 X 1,5MM2
BITOLA REAL 2 X 1,19MM2 (Formação 38 x ø0,20mm)

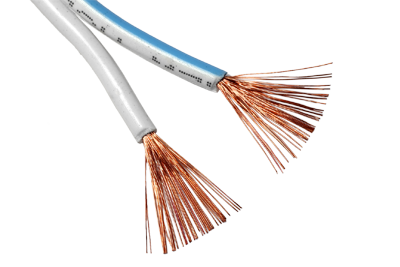

CABO PARALELO CRISTAL / BRANCO 100% COBRE - ROLO 100m

BITOLA COMERCIAL 2 X 2,5MM2

BITOLA REAL 2 X 2,14MM2 (Formação 68 x ø0,20mm)

CABOS DE COBRE:

Cabos para caixas acústicas não tem qualquer certificação ou norma, somente os cabos elétricos. Cabos para caixas no mercado chegam a ter menos que a metade da bitola informada, então irei ensinar e passar a fórmula de engenharia para calcular, bastando apenas um Micrômetro simples que custa+/- R$70,00:

Seção(mm2) = Diametro filamento 2 x pi x Número de Filamentos

4
Cálculo dos nossos cabos:

CABO 2 x 1,19mm2:
S = 0,20(med. microm.)2 x 3,14159 x 38
4
S = 1,1938mm2 @ 1,19mm2

CABO 2 x 2,14mm2:
S = 0,20(med. microm.)2 x 3,14159 x 68
4
S = 2,1362mm2 @ 2,14mm2

pi = 3,14159

Exemplo:
- Nosso cabo de 1,5mm2 de Cobre corresponde a 2,14mm2 de Alumínio
- Nosso cabo de 2,5mm2 de Cobre corresponde a 3,84mm2 de Alumínio

Importante: O Alumínio tem menor resistência a Oxidação e caso a soldagem seja necessária ocorre a deficiência da
capilariedade da solda e se caso perca a superfície cobreada a soldagem se torna impossível com solda comum.

Condutividade do Cobre 100% 61,7 S.m/mm2

Condutividade do Alumínio 34,2 S.m/mm2

COMPARATIVO CABO DE ALUMÍNIO X COBRE

Cabos de Alumínio Cobreados importados, são cabos de qualidade bem inferior mas de ótima aparência mas que devemos saber:
